Conjunto Saugnapf para pellets de água – DINAK

O conjunto de fachada DINAK para fogões e pellets impermeáveis

Nosso kit de ventosas Dinak está completo e pronto para montar! Para facilitar o trabalho, normalmente possui flanges de segurança, dispositivos de segurança e opção de conexão.

O sistema dokit de ventosasDIFLUX PELLETS da marca DINAK é um tubo concêntrico que permite a retirada simultânea de fumaça e liberação de ar fresco. Ideal para instalação em casa nova ou reformada, é projetado para salamandras a pellets com potência inferior a 70kW.

A MAIOR VANTAGEM: Esta combinação de aberturas é rápida de montar e ajustar à altura de 1680 mm e 1990 mm. Este conjunto de ventosas adapta-se perfeitamente a todas as dicas de instalação na ZONA 3.

Composição do conjunto de ventosas para salamandra a pellets:

• 1 camisa feminina fumê com baiacu e gola
• 1 elemento de tensão de 1000 mm com integração integrada
• 1 elemento reto ajustável de 495 a 805 mm
• 1 curva de 90°
• 1 roseta final
• 1 terminal ajustável horizontalmente entre 661 e 865 mm
• 1 mangueira para conexão de ar

INCLUÍDO NO KIT, SOMENTE COM DESCONTO NO FOGÃO:

• 4 pedaços de silicone
• 4 cintos de segurança
• 1 luva de conexão 60/40 ou 60/50 mm

Vantagens do conjunto de ventosas DINAK para fogões a pellets impermeáveis:

• Superfícies de segurança resistentes a cortes
• Acabamento estético com peças de juste simples e discretas
• Sistema de instalação rápida e fácil
• Propriedades de desempenho do vento testadas em laboratório com CETIAT 2.415.003 e 2.415.003-C-E

Regras de instalação do conjunto de fachada DINAK com ventosas concêntricas:

• Disponibilizar a saída horizontal na Zona 3 a uma altura de pelo menos 2 metros acima do piso externo.
• O sistema horizontal pode ser montado em instalações existentes.
• Este kit é usado para instalação interna.
• Este kit é usado com pellets de neblina e.
• Deve ser mantida uma distância mínima de 10 cm de materiais combustíveis.
• Este kit vem da marca CE e inclui DTA CSTB 14/16 – 2233

Características do conjunto de ventosas DINAK para fogões a pellets à prova d’água:

• Diâmetro da entrada de ar: 60 mm
• Material da parede interna: aço inoxidável 316L
• Espessura da parede interna: 0,4 mm / 0,4 mm
• Diâmetro do sistema: 80 mm / 125 mm
• Temperatura operacional: 450 °C

O terminal horizontal dispõe de teste de estanqueidade para a descarga individual de gases de combustão e o completo de ar de combustão à salamandra a pellets. Não existe um terminal que proteja e garanta a funcionalidade de todo o sistema. O terminal é comprimido horizontalmente a 40 cm na parede externa. Os flanges de segurança são fabricados com tecnologia com elementos que facilitam a instalação e a instalação antes do fosco e obtido com alta qualidade.

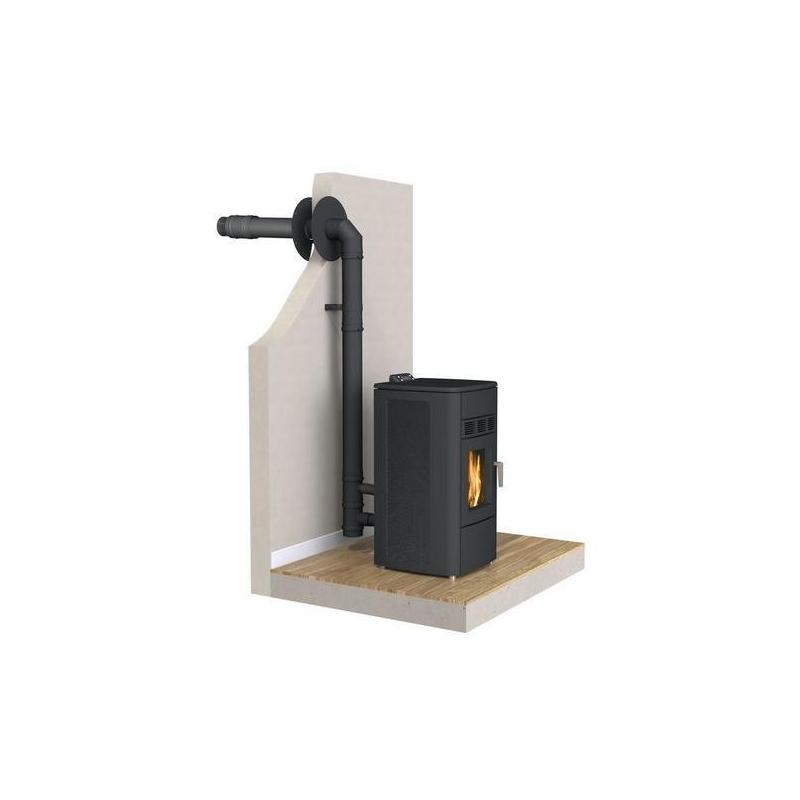

Diagrama explicativo do kit de ventosas DINAK para fogões a pellets à prova d’água:
